Грануляторы тарельчатые тип «Т»
Грануляторы тарельчатые предназначены для получения гранул из порошкообразных материалов с добавлением связующей жидкости. Применение: окатывание увлажненных материалов, нанесение на поверхность гранулированного продукта порошкообразных компонентов. Грануляторы могут использоваться во всех производствах связанных с переработкой и выпуском сыпучих продуктов, как малотоннажных 0,5- 1,0 т/ч., так и крупнотоннажных - до 15 т/ч, где нет жёстких требований к гранулометрическому составу. Гранулы обычно имеют шарообразную форму. Средний диаметр получаемых гранул находится в диапазоне от 3 до 15 мм.

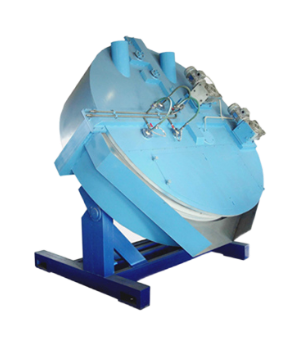

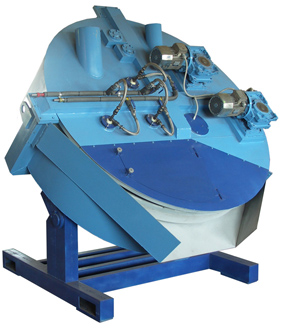

Гранулятор включает опорно-поворотную раму, на которой размещены тарель с плоским днищем и электромеханический привод вращения тарели.Тарель закрыта крышкой, на которой установлены форсунки для введения связующего, устройства для очистки днища и борта тарели от налипшего продукта, технологические штуцера и люки. Форсунки помещены в шаровые шарниры для обеспечения подачи связующей жидкости в любую точку движущегося слоя, что обеспечивает возможность регулирования размера получаемых гранул.
Конструктивным каналом управления процессом гранулирования, основу которого составляет регулирование времени пребывания и степени классификации частиц, является изменение угла наклона тарели в диапазоне 45-75 град. Для этой цели гранулятор снабжен устройством изменения угла наклона, имеющим индивидуальный привод. Для плавного регулирования скорости вращения тарели пульт управления комплектуется частотным преобразователем.
Марка |
Диаметр тарели, |
Высота борта, |
Производительность, |
Мощность, |
Масса, |
Длина, |
Ширина, |
Высота, |
Т- 100 |
1000 |
200 |
0,2-0,8 |
2.2 |
780 |
1320 |
1306 |
1630 |
Т- 150М |
1500 |
300 |
0,8-2,0 |
5.5 |
1980 |
1950 |
1860 |
2300 |
Т- 200М |
2000 |
400 |
1,0-2,5 |
7.5 |
3200 |
2560 |
2640 |
2640 |
Т- 250М |
2500 |
500 |
1,5-6,0 |
11 |
4300 |
3020 |
3100 |
3140 |
Т- 300М |
3000 |
600 |
5,0-15,0 |
15 |
5900 |
3640 |
3650 |
3900 |
Грануляторы тарельчатые
Т-100 | Т-150М | Т-200М |
Т-250М |
Т-300М |
Сульфат калия |
Зола уноса ТЭЦ |
Мел |
